在当今数字化时代，蓝牙技术凭借其便捷的无线连接特性，已广泛融入到人们生活与工作的各个角落。蓝牙技术无处不在，尤其是低功耗蓝牙（BLE），作为当下的热门技术，更是以其出色的低能耗特性，在可穿戴设备、物联网传感器等对续航要求严苛的应用场景中广泛应用。

在此背景下，为准电子正式发布T6290E KM724 蓝牙快速测量软件（Bluetooth list Measurement Software）和KM725 蓝牙OTA信令模式软件 （Bluetooth OTA Signaling mode Software），支持蓝牙OTA信令模式测试（Bluetooth OTA Signaling Testing），能够精准地对低功耗蓝牙（BLE）设备的发射（TX）与接收（RX）性能进行全面测试，为相关产品的研发、生产以及质量检测等环节提供关键的数据支持，推动蓝牙技术的持续创新与应用拓展。

1.技术简介

低功耗蓝牙（BLE）具有低功耗、低延迟的技术特点，因此被广泛应用于现代智能电子设备中。在蓝牙设备测试中，BLE DTM测试是蓝牙特别兴趣小组（Bluetooth SIG）在蓝牙核心规范中制定的蓝牙射频性能测试的模式。它主要用于验证BLE设备的发射功率、频率偏移、调制特性、接收灵敏度等关键指标，帮助工程师在研发和生产过程中优化设备性能。

BLE DTM测试需要通过主机控制线（HCI/UART）对蓝牙设备进行测试。因此，在电子设备高度集成化、无接口化的发展过程中，蓝牙设备越来越小且无USB接口，BLE DTM依赖控制线接口的测试方式存在局限性。而OTA（Over The Air）空口测试技术则可实现此类蓝牙设备的射频测试。

蓝牙OTA信令测试，仪表通过无线方式发送测控制信息，无需物理连接线即可完成射频指标测试，极大地简化了测试。此次为准电子推出的KM724 蓝牙快速测量软件和KM725 蓝牙OTA信令模式软4.件，完善了T6290E蓝牙测试中OTA信令测试能力。

2.T6290E 蓝牙OTA信令测试方案

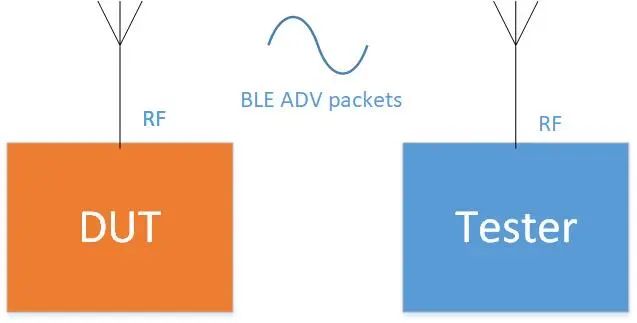

在OTA测试时，综测仪通过空口的广播信号与DUT进行通信，与DTM测试相比，OTA测试不需要额外增加控制线控制DUT状态。

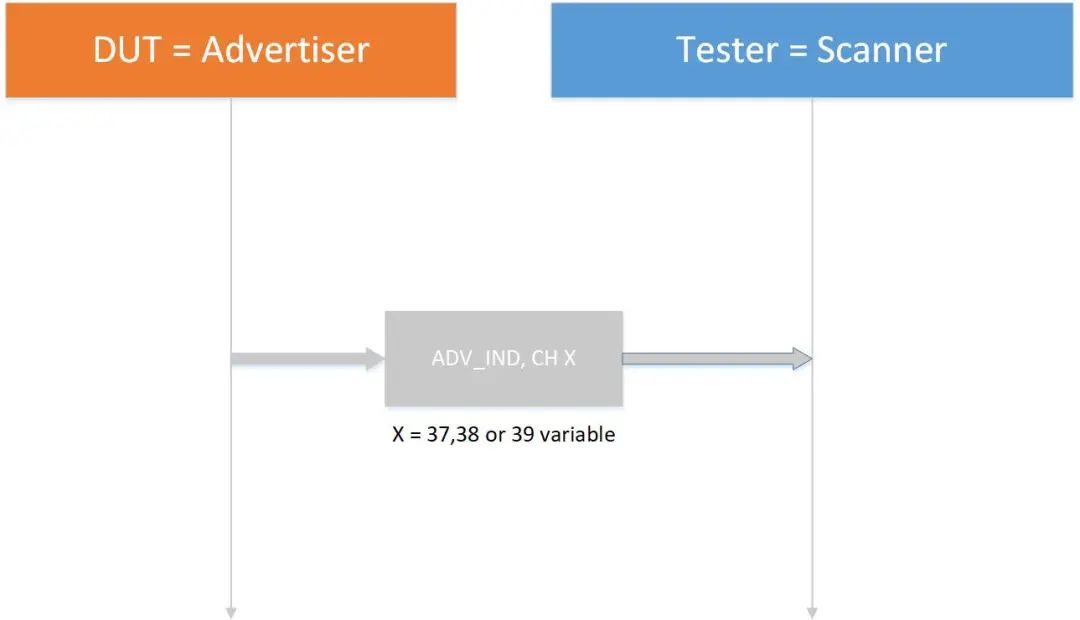

DUT进入广播状态，此时DUT作为Advertiser，Tester 作为Scanner,Tester 对于DUT发出的ADV_IND类型的广播包进行测量，解析其 adv address和payload长度，并测量其power、modulation、ACP 等指标，如下图所示：

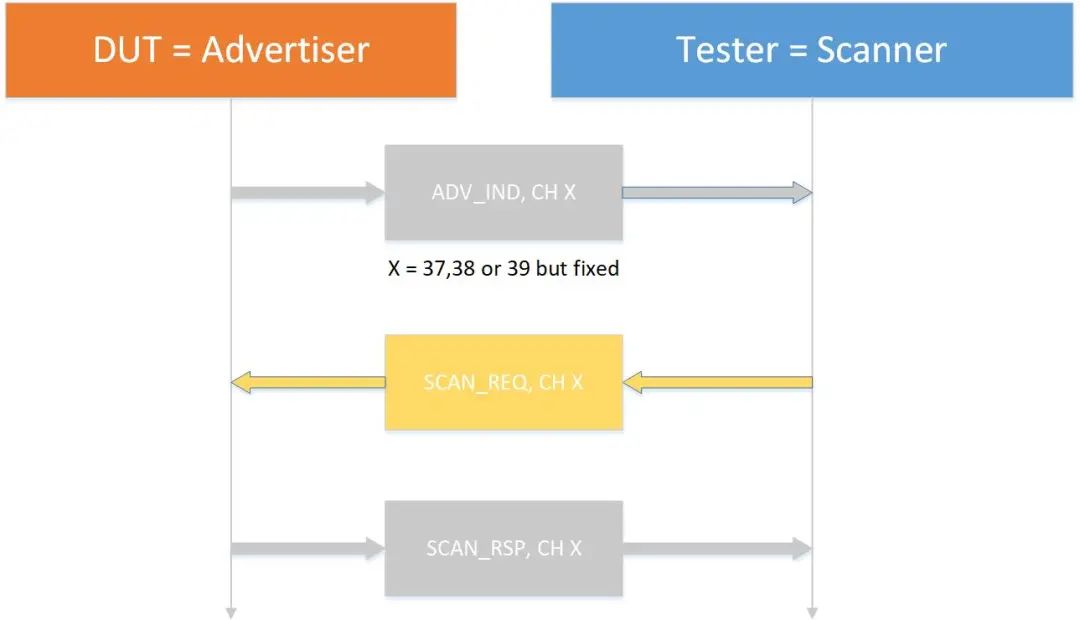

DUT进入广播状态，此时DUT作为Advertiser，Tester作为Scanner，Tester对于DUT发出的ADV_IND类型的广播包进行解析，解析其adv address，然后将此adv address填入payload相应位置生成SCAN_REQ类型的广播包作为下行波形发给DUT，DUT收到SCAN_REQ的广播包给Tester回应SCAN_RSP的广播包，Tester对SCAN_RSP的广播包进行解析，解析正常则判定RX收到包，统计收包数，结合预先配置的发包数得到PER，如下图所示：

4) TX和RX同时测量

3.支持测量指标

T6290E KM724 蓝牙快速测量软件和KM725 蓝牙OTA信令模式软件目前支持TX单独测量、RX测量以及TX和RX同时测量。

TX指标：
支持37、38、39三个广播信道的TX测量
1.Power
1) average power
2) peak power
3) leakage power

2.modulation
1) frequency offset
2) frequency drift
3) delta F1 avg
4) delta F2 avg

3.ACP
支持11M的功率谱测量，支持±5个信道测量

4.广播包内容解析
支持解析adv address和payload length

RX指标
支持37、38、39三个广播信道的PER测量

4.产品介绍

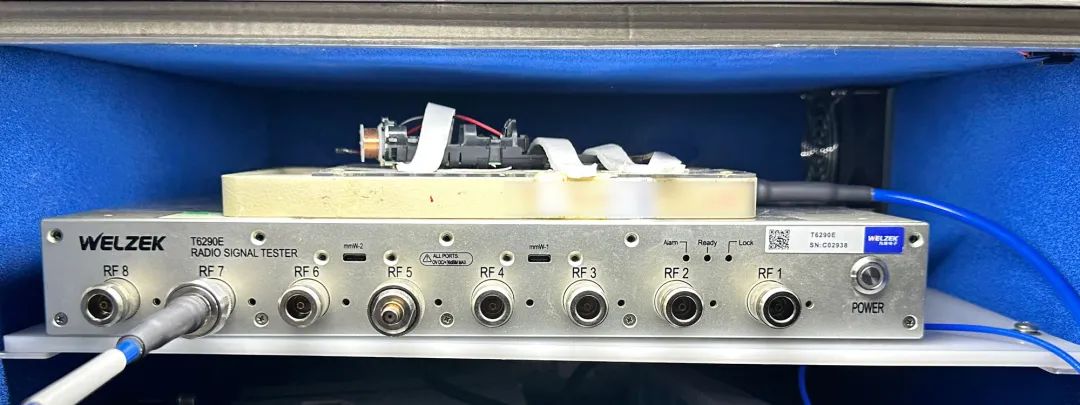

为准电子T6290E综测仪是一款高带宽的测试仪表，可支持频率范围400M-8GHz的无线信号测试，支持发射中频带宽500M，接收带宽400MHz，可以满足设备生产过程中的各种制式测试需求：包括蜂窝网络2/3/4/5G NR、Wi-Fi 6/6e/7、星闪SLE/SLB、卫星GNSS、蓝牙6.0等。T6290E通过软件升级的方式选择KM724 蓝牙快速测量软件和KM725 蓝牙OTA信令模式软件，可实现蓝牙OTA信令模式测试。
