超宽带（UWB）是一种短距无线通信技术，使用超低功率和超大带宽信号实现精确的测距和安全的数据传输，广泛应用于室内定位、访问控制和设备端到端定位等。

到达角（AoA）的校准对于确保UWB系统是否能准确输入信号的方向至关重要，天线位置误差、时钟同步误差和多径反射都会严重影响角度的估算精度。

针对AoA在研发和生产过程中的校准，为准电子联合迈迅科技推出UWB设备研发/生产AoA校准解决方案，通过建立一个紧凑、隔离的射频环境，配备高精度的T6290F无线综测仪来完成AoA校准和测量，并推出为生产线部署量身定制的更高效、更稳定的校准方案。

研发AoA校准和测量解决方案

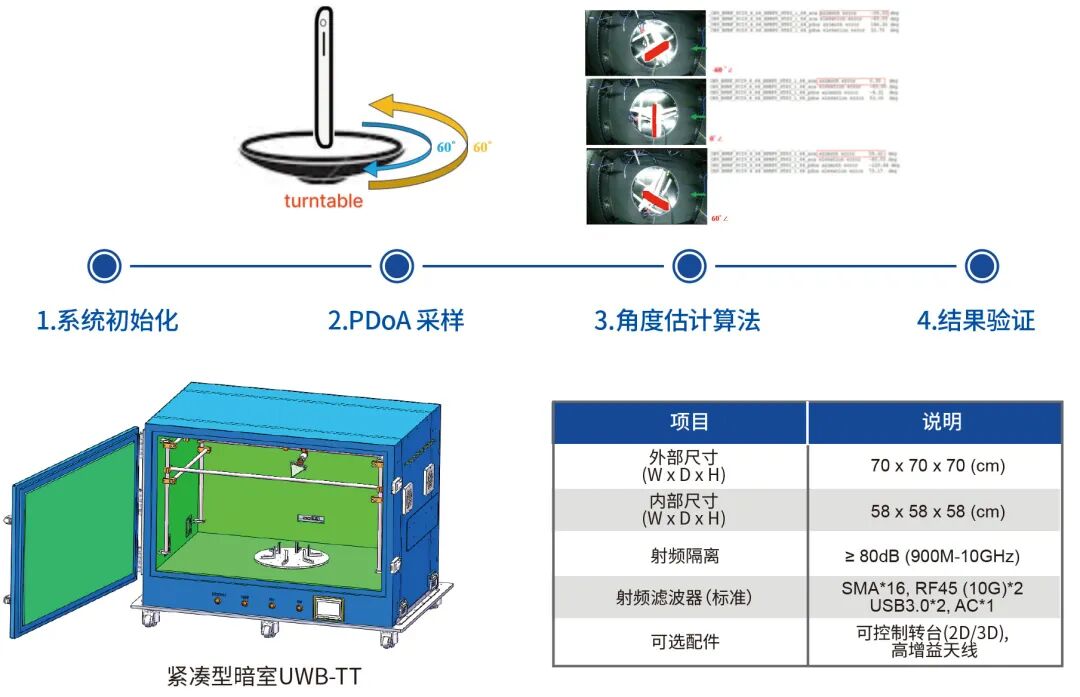

在校准和测量前，我们会确保被测设备上的超宽带（UWB）天线精确对准旋转中心，且正对着测试天线。0°参考位置定义为被测设备天线正对着测试天线的位置。测试过程中，旋转范围限制在 ±60°：转台逆时针最大可旋转 60°（正向），顺时针最大可旋转 60°（负向）。

生产AoA校准和测量解决方案

研发校准过程依赖精确的角旋转，但连续运动可能导致机械磨损和信号偏差，基于转台的解决方案不适合工厂生产环境，生产线则需要更快、更稳定的测量方案。

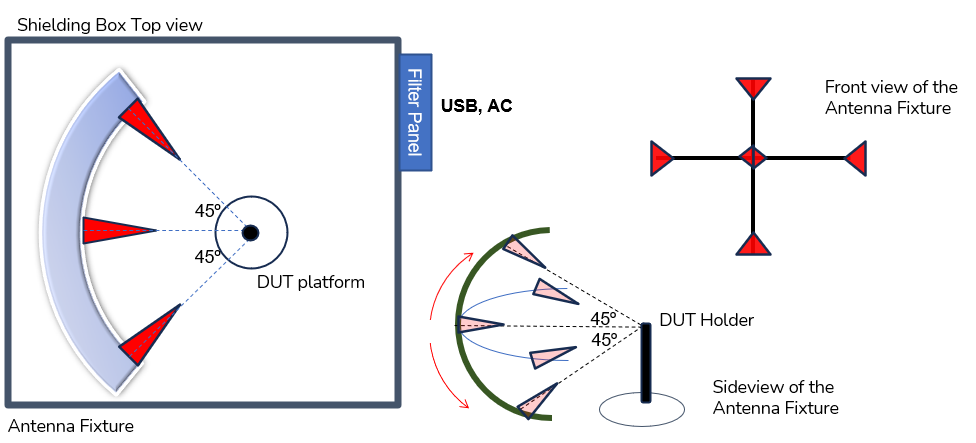

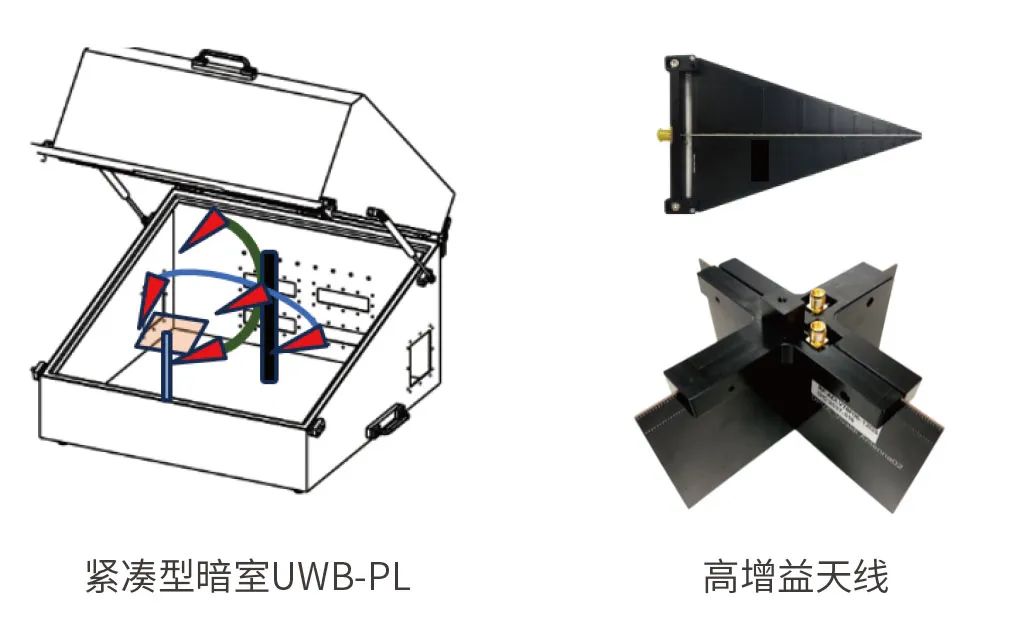

在生产方案中，测量角度是固定的，因此无需使用转台。五个定向天线预先放置在特殊角度，这些天线通过高速射频开关连接到射频测试仪。自动化脚本会依次切换参考天线，进行多次测量。与依赖旋转参考板的方法相比，这种配置能实现更快、更稳定的到达角（AoA）验证。

测试仪表-T6290F

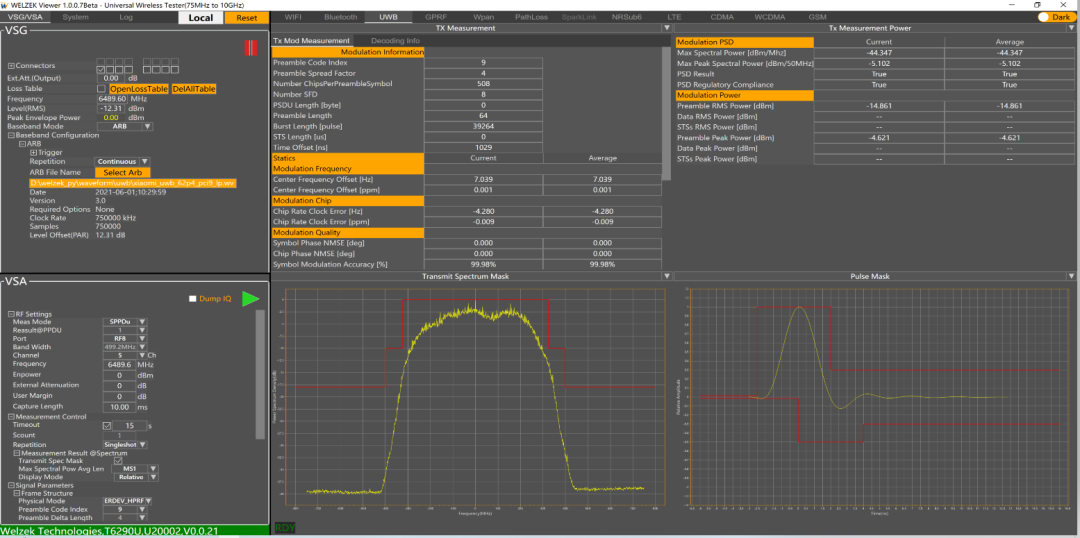

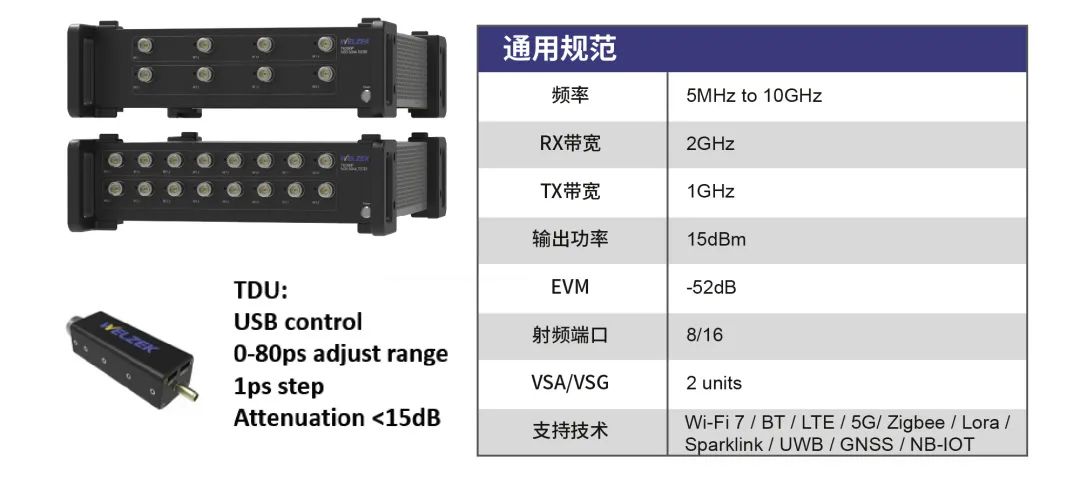

为准电子T6290F综测仪，具有高频率、大带宽的特点，支持5G、UWB、WiFi 7、蓝牙6.0、DOCSIS、星闪等多种信号测试，具有高精度测试能力的同时可自动化测试提升效率。在AoA校准和测量解决方案中，T6290F可提供精准的测试结果。
